Solución integrada de carga solar, de almacenamiento y de EV para

Este artículo se ha seleccionado de la solución técnica del proyecto integrado de almacenamiento y carga fotovoltaica en estacionamientos, diseñado por Brovolt para sus clientes. La solución considera integralmente la operación eficiente y coordinada de la generación de energía solar fotovoltaica, el sistema de almacenamiento de energía y las pilas de carga de vehículos eléctricos, abarcando el plan de configuración de las pilas de carga, la estrategia del sistema de gestión energética (SGE), el análisis de beneficios económicos y la lista de equipos del proyecto. La solución busca maximizar el uso de energía verde, reducir picos de demanda y cubrir valles, y mejorar la eficiencia operativa. Es idónea para el transporte urbano inteligente y la construcción de nuevas infraestructuras energéticas.

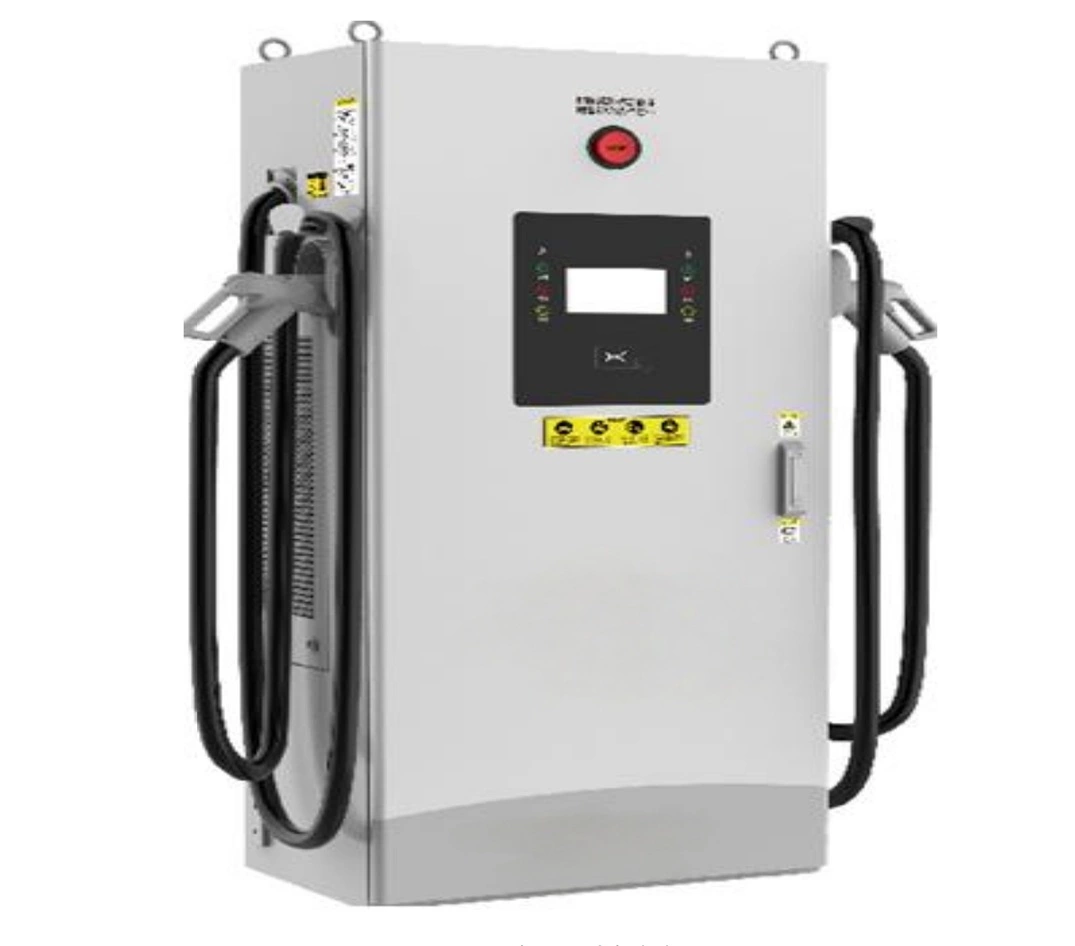

Este proyecto planea instalar 15 pilas de carga, con un diseño de máquina integrada de CC de 120 kW, con un total de 30 espacios de aparcamiento, que pueden satisfacer la demanda de electricidad.La demanda de alta potencia y carga rápida de automóviles.

La pila de carga adopta un módulo de carga inteligente, que presenta alta potencia, alta eficiencia, bajos armónicos y un alto grado de inteligencia. De acuerdo con la demanda de carga enviada por el BMS del vehículo de carga, la potencia de carga se asigna dinámicamente. Cuando se usan dos pistolas de carga simultáneamente, solo una pistola salidas.La potencia de salida es de 60kW. Cuando solo una de las dos pistolas de carga está en uso, la potencia de salida de una sola pistola es de 120kW, mejorando así el equipo de carga. Tiene una alta tasa de utilización, logra una gestión altamente integrada, tiene una fuerte escalabilidad y ahorra energía y es eficiente.

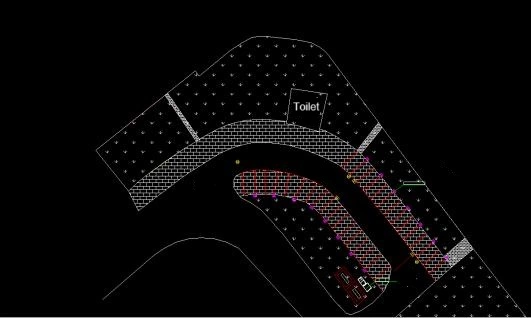

3.1 Esquema de planificación del sitio

El carril de circulación central del sitio previsto reserva suficiente espacio para garantizar el rodaje normal de los vehículos. Se dispone un total de 30 plazas de aparcamiento estándar, con dos vehículos cada una.

Una pila de carga está diseñada para ser instalada en el cinturón verde detrás del espacio de estacionamiento. El compartimento de la batería y el compartimento del equipo se colocan delante del transformador.

Cuadrado, reserva de espacio para la depuración y el mantenimiento convenientes.

4. Sistema de gestión energética (EMS)

4.1 Introducción al Sistema de Gestión Energética (EMS)

El sistema de gestión de energía (EMS) está integrado en un gabinete de monitoreo y conectado a datos como PCS de almacenamiento de energía, BMS y contadores de electricidad.La estrategia de operación de configuración interna monitoriza y controla todo el sistema de almacenamiento de energía, y puede comunicarse con el sistema de gestión de información remota para el envío de aceptación. Posee las siguientes características:

Tiene un rico protocolo de dispositivo incorporado, carga dinámicamente dispositivos y se puede conectar a varios dispositivos de almacenamiento de energía y microrred.

2. Los métodos de carga de mutación de datos y llamada maestra responden rápidamente y ahorran ancho de banda.

Está equipado con una estrategia de operación flexible incorporada para apoyar el pico de afeitado y el llenado del valle en el sistema de almacenamiento de energía.

4. Los informes integrados son ricos y diversos, y admite la personalización de informes. El análisis de datos es detallado y profundo.

Las alarmas, fallas y eventos se empujan en tiempo real o a intervalos regulares, y todo tipo de registros de datos son detallados y precisos.

6. La plataforma de operación de grado industrial garantiza un sistema estable, seguro y fiable.

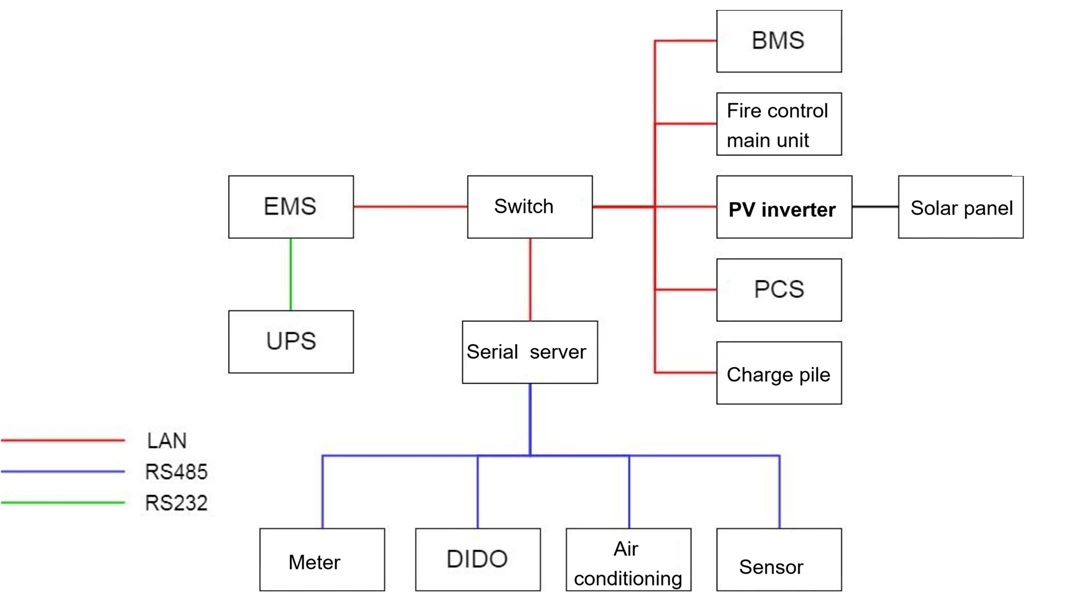

4.2 Diagrama de topología del Sistema de Gestión de la Energía (EMS)

El PCS de almacenamiento de energía y las baterías solares se conectan al interruptor a través de cables de red y luego se conectan al EMS. El sistema fotovoltaico y las pilas de carga están conectadas a través de cables de red.Cambiar la máquina y luego conectarla al EMS. Contadores de electricidad, aire acondicionado, DIDO y otros dispositivos de monitoreo ambiental están conectados a EMS a través de RS485. Los clientes locales son accesibles. Acceso y operación de EMS a través del interruptor de acceso de PC.

4.3 Funciones del Sistema de Gestión de la Energía (EMS)

EMS ofrece productos que cumplen con los requisitos de monitoreo a nivel de planta y estación en diferentes escenarios de aplicación, como almacenamiento y carga, y almacenamiento y carga fotovoltaica. Sus funciones principales incluyen: página de inicio (diagrama eléctrico primario), Gestión de equipos, Gestión de alarmas, Análisis de datos, Configuración del sistema (Gestión de usuarios, Estrategia de operación).

V. Situación general de los ingresos

5.1 Costo total del proyecto.

Sobre la base del precio de mercado actual, los precios estimados para varios proyectos fotovoltaicos en el techo del garaje son los siguientes: el costo por vatio es de 6,35 yuanes, con una capacidad instalada de 98,1kW. La inversión inicial estimada para este proyecto es de 6222,935 yuanes.

Sobre la base de la información anterior, el costo de los módulos fotovoltaicos es de 236.421 yuanes, el costo de los coches es de 190.314 yuanes, y el costo de la batería solar es de 1.916.640 yuanes, y el costo de la pila de carga es de 960.000 yuanes, con un costo total de 3.303.375 yuanes.

5.2 Contenido de mantenimiento anual, costos y costos de seguros

El mantenimiento anual de las estaciones fotovoltaicas es relativamente simple, que incluye principalmente los siguientes puntos:

1. Monitoreo del estado de operación y generación de energía. El inversor puede mostrar el voltaje de la cadena, generación de energía en tiempo real, estadísticas históricas de generación de energía, alarma de fallas y otra información, que se puede monitorear a través de la aplicación del teléfono móvil.

2. Limpieza del panel solar y mantenimiento de la línea. La limpieza de los paneles solares es principalmente para eliminar el polvo y los excrementos de aves y aumentar la generación de energía. El agua de lluvia también puede jugar un papel de limpieza. Si no hay requisitos especiales, generalmente se limpia una vez al trimestre o medio año. La inspección y el mantenimiento de la línea se pueden incluir en el plan general de mantenimiento regular de la línea de la compañía.

3. Compruebe la estanqueidad de los pernos de sujeción cada 1 - 2 años y apriete los pernos sueltos.

4. El reemplazo de los módulos fotovoltaicos dañados se puede resolver contactando con el fabricante del equipo o el contratista general de acuerdo con el contrato y el acuerdo de garantía. El costo anual de mantenimiento se puede calcular de acuerdo con el arreglo del propietario, principalmente los costos laborales. El seguro tiene como objetivo reducir las pérdidas causadas por accidentes y desastres naturales. La tasa general de la empresa es del 3%, y se pueden obtener tasas más favorables de acuerdo con el estado de crédito de la empresa.

5.3 Ingresos generales del proyecto

Combinado con los precios de la electricidad, los ingresos anuales de la generación de energía fotovoltaica para este proyecto son los siguientes:

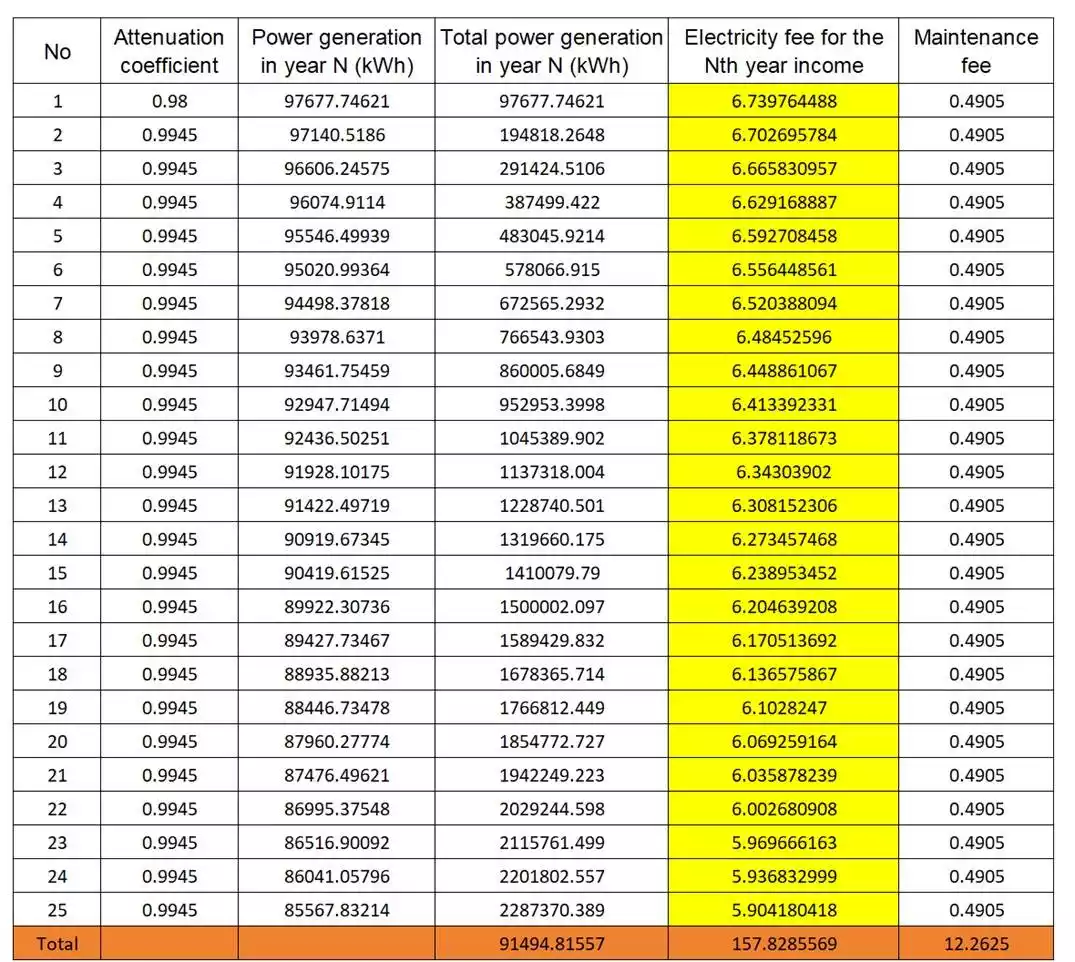

Generación de energía fotovoltaica y ingresos

Dentro del ciclo de vida de 25 años del equipo fotovoltaico, el ingreso operativo total del proyecto es de 15,78285569 millones de yuanes. Sobre la base del precio de instalación fotovoltaica de 6,35 / W, la inversión inicial del proyecto es de 6,22935 millones de yuanes. Excluyendo el costo anual de mantenimiento de los equipos fotovoltaicos de 0,4905 millones de yuanes. El costo estático global se puede recuperar en 10,45 años; el costo dinámico se puede recuperar en 19,90 años, y la tasa interna de retorno financiero después de impuestos es del 6,66%. El ingreso general del proyecto es bueno. Desde la perspectiva de los ingresos generales del proyecto, el período de ingresos es corto y la tasa interna de retorno financiero es considerable; alivia la presión del consumo de electricidad y aumenta los ingresos implícitos.

VI: Lista de proyectos
