Solution intégrée d'énergie solaire, de stockage et de recharge de EV pour les parkings

Cet article présente une sélection de solutions techniques pour le projet intégré de stockage et de recharge photovoltaïques pour parking, conçu par Brovolt pour ses clients. Cette solution prend en compte de manière exhaustive le fonctionnement coordonné et efficace de la production d'énergie solaire photovoltaïque, du système de stockage d'énergie et des bornes de recharge pour véhicules électriques, en couvrant le plan de configuration des bornes, la stratégie du système de gestion de l'énergie (EMS), l'analyse des avantages économiques et la liste des équipements du projet. Elle vise à maximiser l'utilisation de l'énergie verte, à réduire les pics et les creux de charge, et à améliorer l'efficacité opérationnelle. Elle est adaptée aux transports urbains intelligents et à la construction de nouvelles infrastructures énergétiques.

Ce projet prévoit l'installation de 15 bornes de recharge, équipées d'une machine intégrée à double canon CC de 120 kW, pour un total de 30 places de stationnement, afin de répondre à la demande d'électricité et de recharge rapide et haute puissance des automobiles.

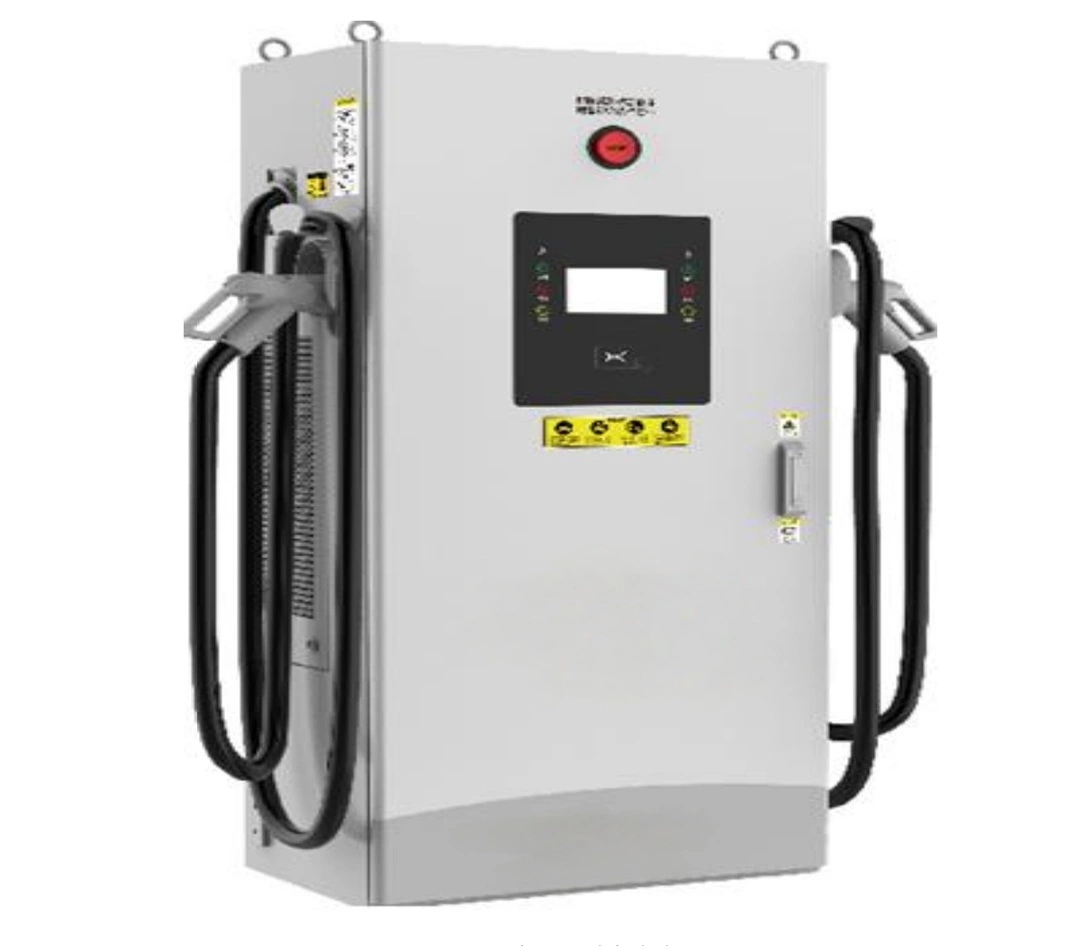

La borne de recharge intègre un module de charge intelligent, offrant une puissance élevée, un rendement élevé, de faibles harmoniques et un haut niveau d'intelligence. En fonction de la demande de charge envoyée par le BMS du véhicule, la puissance de charge est allouée dynamiquement. Lorsque deux pistolets de charge sont utilisés simultanément, un seul produit une puissance de sortie de 60 kW. Lorsqu'un seul des deux pistolets est utilisé, la puissance de sortie d'un seul pistolet est de 120 kW, ce qui optimise l'équipement de charge. Il offre un taux d'utilisation élevé, une gestion hautement intégrée, une forte évolutivité et est économe en énergie.

3.1 Plan d'aménagement du site

La voie de circulation centrale du site prévu offre un espace suffisant pour assurer la circulation normale des véhicules. Trente places de stationnement standard sont prévues, chacune pouvant accueillir deux véhicules.

Une borne de recharge est prévue pour être installée dans la ceinture verte derrière le parking. Le compartiment des batteries et le compartiment des équipements sont situés devant le transformateur.

Espace réservé pour faciliter le dépannage et la maintenance.

4. Système de gestion de l'énergie (SGE)

4.1 Présentation du système de gestion de l'énergie (SGE)

Le système de gestion de l'énergie (SGE) est intégré à une armoire de surveillance et connecté à des données telles que le PCS de stockage d'énergie, le BMS et les compteurs électriques. La stratégie de configuration interne permet de surveiller et de contrôler l'ensemble du système de stockage d'énergie et de communiquer avec le système de gestion de l'information à distance pour la réception des commandes. Il présente les caractéristiques suivantes :

1. Il dispose d'un protocole d'appareil intégré riche, charge dynamiquement les appareils et peut être connecté à divers dispositifs de stockage d'énergie et de micro-réseaux.

2. Les méthodes de transfert de données et d'appel maître sont rapides et permettent d'économiser la bande passante.

3. Il est doté d'une stratégie d'exploitation flexible intégrée pour prendre en charge l'écrêtement des pointes et le comblement des creux dans le système de stockage d'énergie.

4. Les rapports intégrés sont riches et variés, et permettent la personnalisation des rapports. L'analyse des données est détaillée et approfondie.

5. Les alarmes, les défauts et les événements sont transmis en temps réel ou à intervalles réguliers, et tous les enregistrements de données sont détaillés et précis.

6. Fonctionnement de qualité industrielle La plateforme garantit un système stable, sécurisé et fiable.

4.2 Diagramme topologique du système de gestion de l'énergie (SGE)

Les systèmes de stockage d'énergie et les batteries solaires sont connectés au commutateur via des câbles réseau, puis au système de gestion de l'énergie (EMS). Le système photovoltaïque et les bornes de recharge sont également connectés via des câbles réseau. Il suffit de changer la machine, puis de la connecter au système de gestion de l'énergie (EMS). Les compteurs d'électricité, les climatiseurs, les DIDO et autres dispositifs de surveillance environnementale sont connectés au système de gestion de l'énergie via RS485. Les clients locaux sont accessibles. L'EMS est accessible via un commutateur d'accès PC.

4.3 Fonctions du système de gestion de l'énergie (EMS)

Le système de gestion de l'énergie (EMS) propose des produits répondant aux exigences de surveillance des installations et des stations, pour différents scénarios d'application, tels que le stockage et la recharge, ainsi que le stockage et la recharge photovoltaïques. Ses principales fonctions sont : page d'accueil (schéma électrique principal), gestion des équipements, gestion des alarmes, analyse des données, paramètres système (gestion des utilisateurs, stratégie d'exploitation).

V. Situation globale des revenus

5.1 Coût total du projet

Sur la base des prix actuels du marché, les prix estimés pour les différents projets photovoltaïques sur le toit du carport sont les suivants : le coût par watt est de 6,35 yuans, pour une puissance installée de 98,1 kW. L'investissement initial estimé pour ce projet est de 6 222 935 yuans.

D'après les informations ci-dessus, le coût des modules photovoltaïques est de 236 421 yuans, celui des abris de voiture de 190 314 yuans, celui des batteries solaires de 1 916 640 yuans et celui de la borne de recharge de 960 000 yuans, soit un coût total de 3 303 375 yuans.

5.2 Contenu de la maintenance annuelle, coûts et assurances

La maintenance annuelle des stations photovoltaïques est relativement simple et comprend principalement les points suivants :

1. Suivi de l'état de fonctionnement et de la production d'électricité. L'onduleur peut afficher la tension de la chaîne, la production d'électricité en temps réel, l'historique de la production d'électricité, les alarmes de panne et d'autres informations, consultables via une application mobile.

2. Nettoyage des panneaux solaires et maintenance de la ligne. Le nettoyage des panneaux solaires vise principalement à éliminer la poussière et les fientes d'oiseaux et à augmenter la production d'électricité. L'eau de pluie peut également jouer un rôle de nettoyage. Sauf exigence particulière, le nettoyage est généralement effectué une fois par trimestre ou par semestre. L'inspection et la maintenance des lignes peuvent être intégrées au plan global de maintenance régulière de l'entreprise.

3. Vérifiez le serrage des boulons de serrage tous les 1 à 2 ans et resserrez les boulons desserrés.

4. Le remplacement des modules photovoltaïques endommagés peut être résolu en contactant le fabricant de l'équipement ou l'entrepreneur général, conformément au contrat et à la garantie. Le coût annuel de maintenance, principalement la main-d'œuvre, peut être calculé selon les modalités convenues avec le propriétaire. L'assurance vise principalement à réduire les pertes dues aux catastrophes naturelles et aux accidents. Le taux d'assurance général est de 3 %, et des taux plus avantageux peuvent être obtenus en fonction de la solvabilité de l'entreprise.

5.3 Chiffre d'affaires global du projet

Combiné aux prix de l'électricité, le chiffre d'affaires annuel de la production d'électricité photovoltaïque pour ce projet est le suivant :

Production et revenus d'énergie photovoltaïque

Français Sur le cycle de vie de 25 ans de l'équipement photovoltaïque, le revenu d'exploitation total du projet s'élève à 15,78285569 millions de yuans. Sur la base d'un prix d'installation photovoltaïque de 6,35/W, l'investissement initial du projet est de 6,22935 millions de yuans. Hors coût annuel de maintenance de l'équipement photovoltaïque de 0,4905 million de yuans. Le coût statique global peut être récupéré en 10,45 ans ; le coût dynamique peut être récupéré en 19,90 ans, et le taux de rentabilité financière interne après impôts est de 6,66 %. Le revenu global du projet est bon. Du point de vue du revenu global du projet, la période de revenu est courte et le taux de rentabilité financière interne est élevé ; cela soulage la pression de la consommation d'électricité et augmente le revenu implicite.
