Este atlas se deriva del atlas guía para el diseño de sistemas fotovoltaicos en edificios. Incluye diagramas de diseño e instalación para claraboyas fotovoltaicas, así como diagramas de instalación para claraboyas fotovoltaicas de vidrio con soportes puntuales. Muestra brevemente cómo se instalan componentes comunes, como garras de conexión de acero inoxidable, bandejas para cables, vigas secundarias de acero, módulos fotovoltaicos, vigas principales de acero, cajas de conexiones, placas de presión de aluminio y accesorios con soportes puntuales.

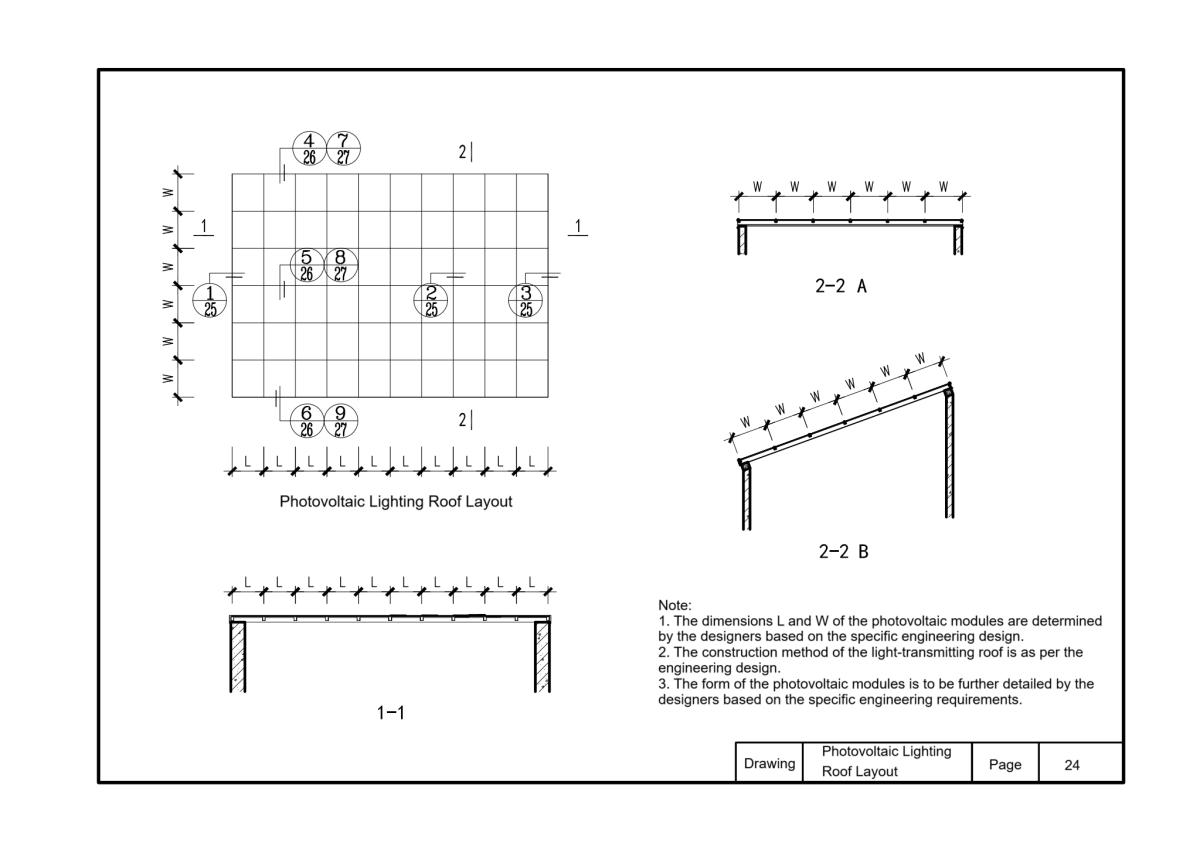

Plano de distribución de lucernarios fotovoltaicos

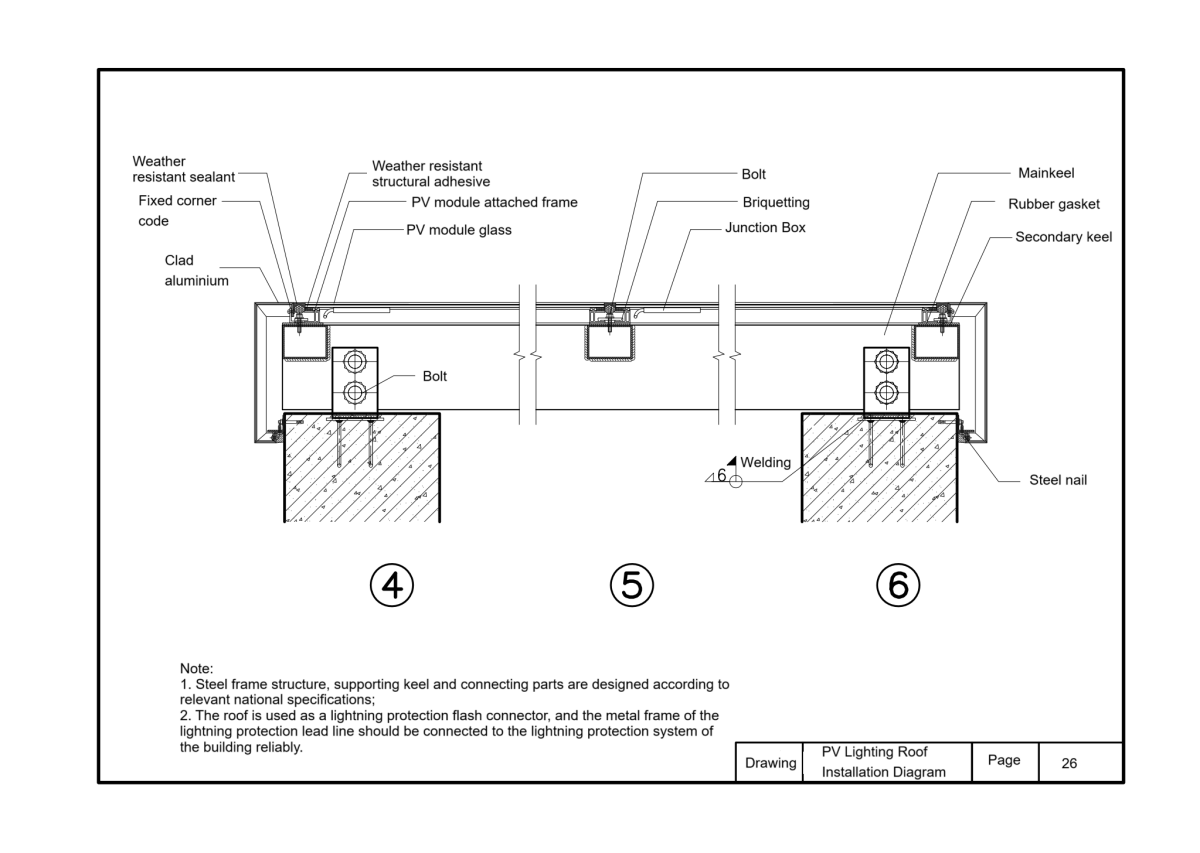

Diagrama de instalación de claraboya fotovoltaica

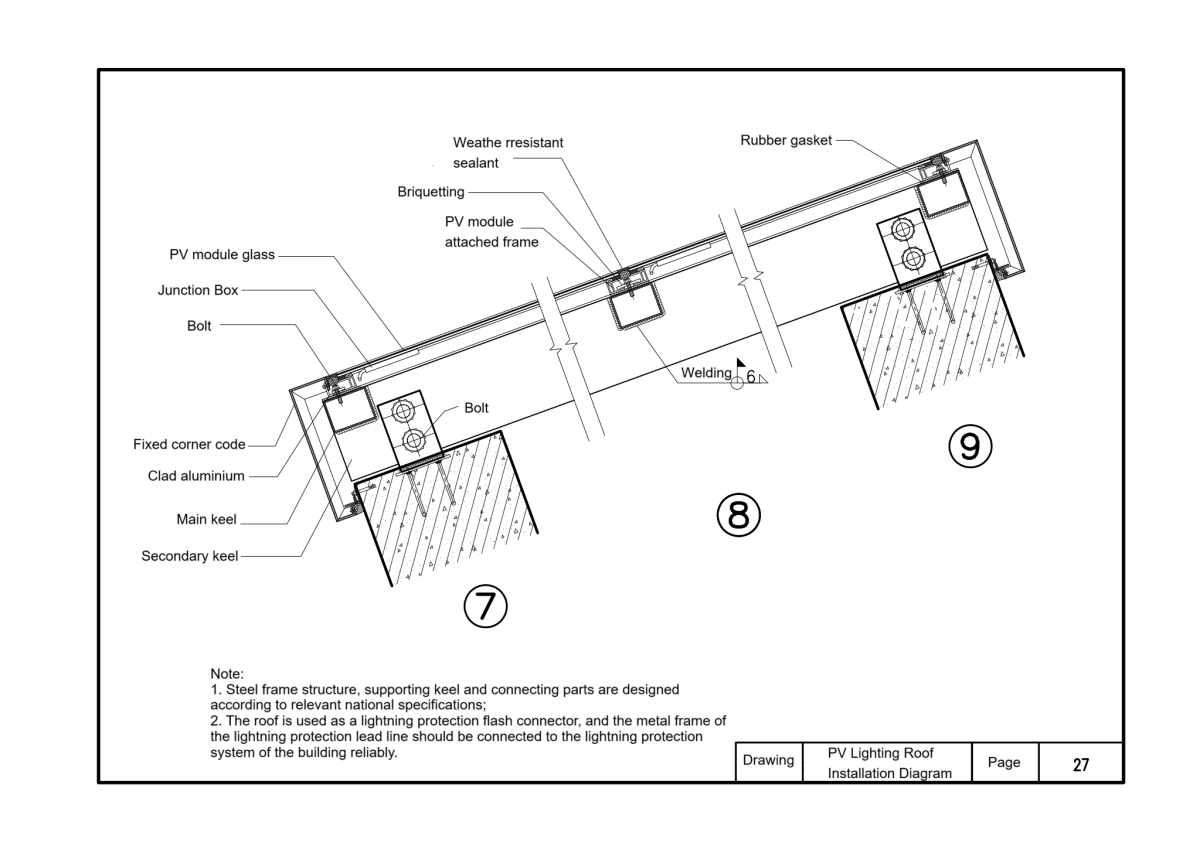

Diagrama de instalación de claraboya fotovoltaica

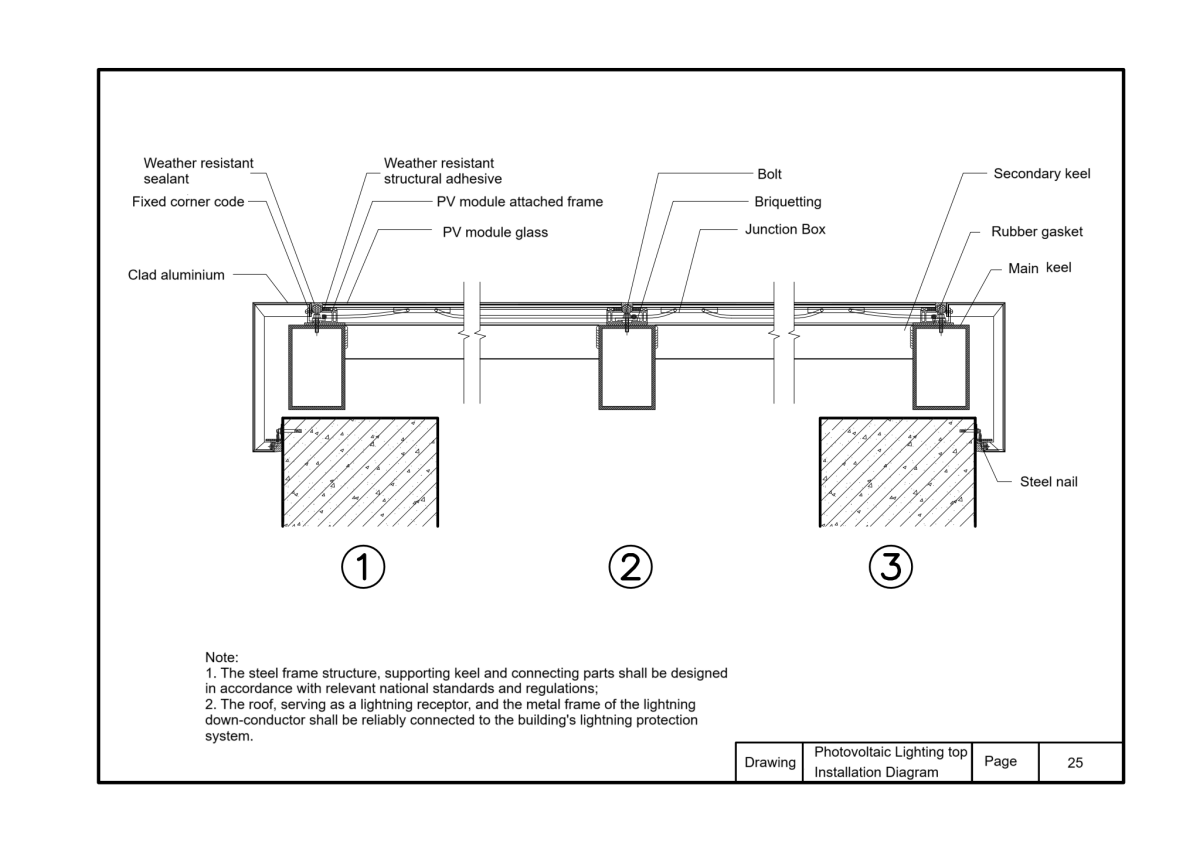

Diagrama de instalación de claraboya fotovoltaica
